Калькулятор мультивибратора на основе NE555

Резистор A
Резистор B
Конденсатор

Как вам инструмент?

Расчёт времязадающих компонентов мультивибратора

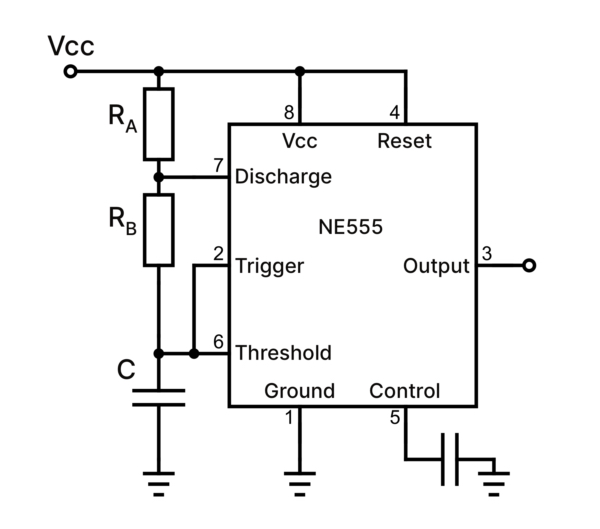

Данный калькулятор поможет вам рассчитать частоту и коэффициент заполнения сигналов мультивибратора на основе микросхемы таймера NE555. На основе микросхемы таймера NE555 может быть построена схема для генерации прямоугольных импульсов. Мультивибратор — это релаксационный генератор, который выдаёт прямоугольный сигнал. Слово «релаксационный» означает, что элементы, из которых состоит мультивибратор, не обладают способностью к резонансу. На рисунке ниже представлена схема мультивибратора на основе NE555.Схема мультивибратора на основе NE555 В схеме используются внешние времязадающие компоненты: RAR_A, RBR_B, CC, а амплитуда сигнала на выходе равна напряжению питания микросхемы, которое может быть 5-12 Вольт. Ниже представлены формулы для расчёта параметров сигнала:

f=1ln(2)C(RA+2RB)f = \frac{1}{ln(2) * C * (R_A + 2R_B)} Thigh=ln(2)C(RA+RB)T_{high} = ln(2) * C * (R_A + R_B) Tlow=ln(2)CRBT_{low} = ln(2) * C * R_B D=ThighTlow+Thigh=RA+RBRA+2RBD = \frac{T_{high}}{T_{low} + T_{high}} = \frac{R_A + R_B}{R_A + 2R_B}
