Калькулятор операционного усилителя

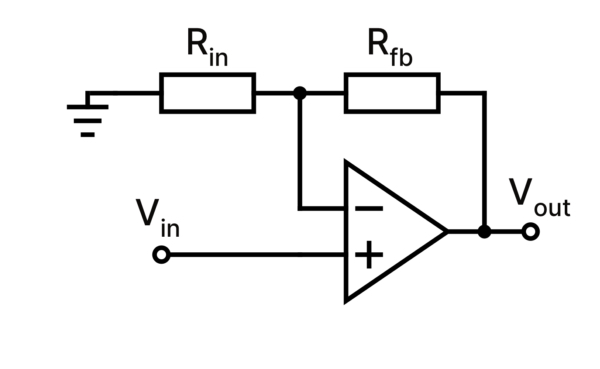

Operational amplifier circuit
Усиление
Выходная амплитуда

Как вам инструмент?

Расчёт параметров операционного усилителя

Данный калькулятор поможет рассчитать значения выходного напряжения и коэффициента усиления для инвертирующего, неинвертирующего и дифференциального включения операционного усилителя. Для расчёта введите значения резисторов, и входного напряжения.

Операционный усилитель (ОУ) — это усилитель постоянного тока с дифференциальным входом и одним выходом, имеющий высокий коэффициент усиления. Тремя самыми простыми схемами включения операционных усилителей являются инвертирующий, неинвертирующий и дифференциальный усилители. Термины «инвертирующий» и «неинвертирующий» относятся к полярности выходного напряжения относительно входного. Инвертирующий усилитель выдаёт выходное напряжение, полярность которого противоположна полярности входного напряжения. Неинвертирующий усилитель не изменяет полярность входного напряжения.

Применение

Проектирование с использованием операционных усилителей значительно проще, чем создание индивидуальных усилителей из отдельных компонентов. Результирующие схемы легко настраиваются под нужды конкретного применения. Основным методом реализации операционных усилителей является использование отрицательной обратной связи. В типичных инвертирующих и неинвертирующих конфигурациях цепь обратной связи состоит из двух резисторов. Коэффициент усиления готовой схемы почти полностью определяется значениями этих двух резисторов.
